Proceso de termofusión tuberías Hidro3 agua caliente y fría
En Saladillo Technik, transformamos el servicio post venta en una verdadera garantía de confianza.
Nuestro equipo técnico brinda asistencia personalizada, soluciones rápidas y acompañamiento continuo, para que cada instalación funcione como el primer día.
01

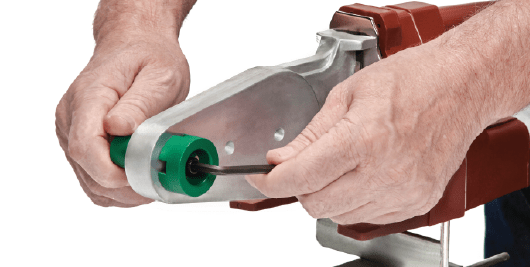

Fijá las boquillas H3 originales al Termofusor y verificá permanentemente el perfecto ajuste de las mismas.
02

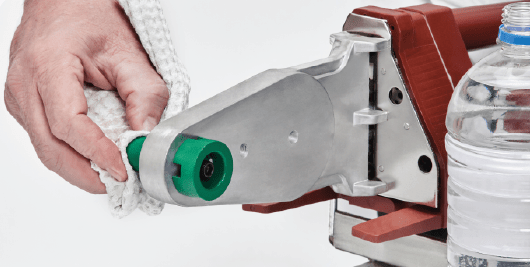

Mantené siempre las boquillas limpias y de ser necesario limpialas utilizando un trapo embebido en alcohol.
03

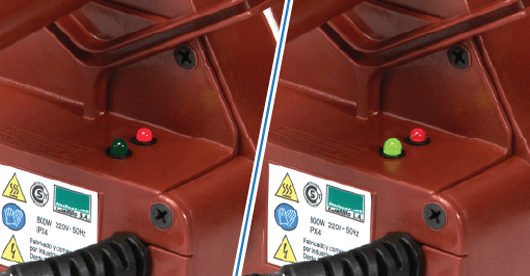

Conectá el Termofusor a la red eléctrica (luz roja encendida). Antes de iniciar el trabajo verificá que el Termofusor esté en régimen (luz verde encendida).
04

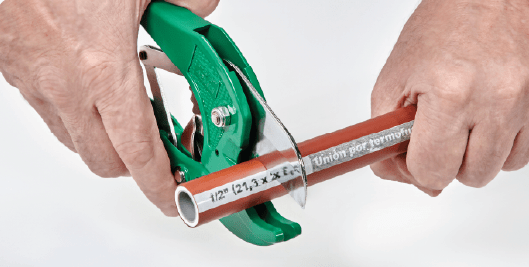

Para realizar un corte recto y sin rebabas utilizá el cortatubos H3.
05

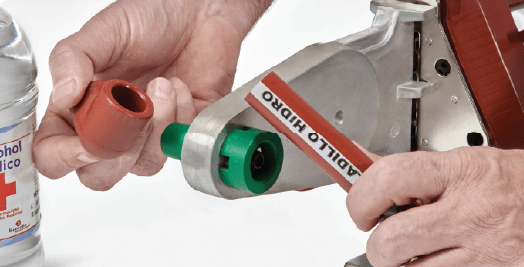

Antes de iniciar cada termofusión, verificá la limpieza del tubo y del accesorio y de ser necesario limpialos utilizando un trapo embebido en alcohol.
06

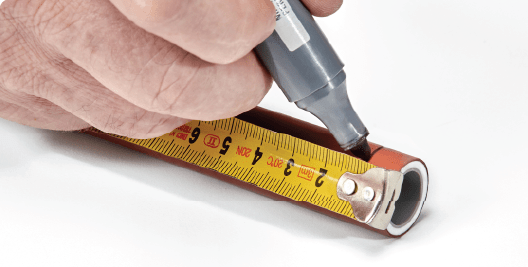

Para lograr la perfecta fusión molecular antes de iniciar el proceso de calentamiento se debe marcar en el tubo la profundidad de penetración correspondiente al diámetro de la tubería utilizada.
07

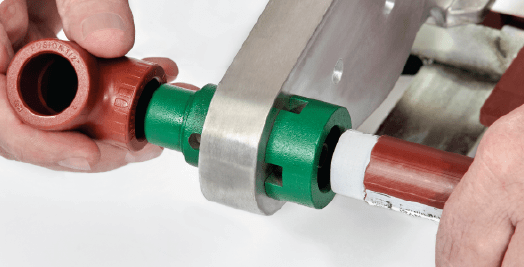

Introducir simultáneamente tubo y accesorio en sus respectivas boquillas, manteniéndolos derechos en forma perpendicular a la plancha, evitando rotar o torcer el tubo y el accesorio.
08

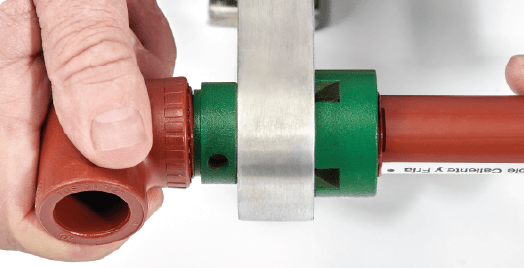

El accesorio debe llegar al tope de la boquilla macho.
09
El tubo se debe introducir hasta la marca realizada.
10
Una vez completada la introducción tubo y accesorio se calientan a 260°C durante el tiempo establecido en la tabla de tiempos y profundidades.
11
Una vez cumplido el tiempo mínimo de calentamiento, tubo y accesorio se retiran de las boquillas simultaneamente y se unen sin pérdidas de tiempo.
12

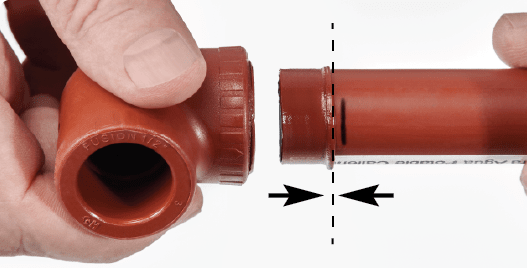

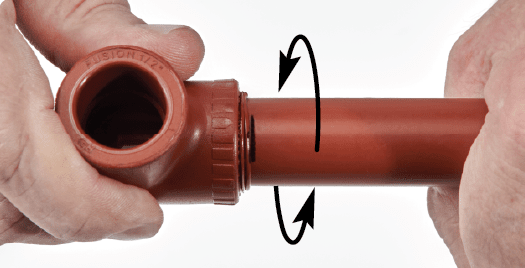

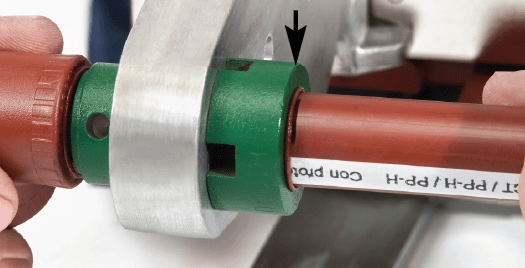

La unión del tubo con el accesorio se completa cuando se juntan los anillos. A partir de aquí se dispone de 3 segundos para realizar un pequeño movimiento de alineación.
UNA VEZ COMPLETADA LA TERMOFUSIÓN Y ALINEACIÓN DE TUBO Y ACCESORIO SE DEJA REPOSAR HASTA QUE ESTÉ TOTALMENTE FRÍA.
Tabla tiempos y profundidades H3
| Diámetro del tubo (pulgadas) | Tiempo de calentamiento (segundos) | Intervalo máximo de acople (segundos) | Tiempo de enfriamiento (minutos) | Profundidad (mm) |
|---|---|---|---|---|
| 3/8 | 4 | 4 | 2 | 10 |
| 1/2 | 5 | 4 | 2 | 11 |
| 3/4 | 7 | 4 | 2 | 12 |
| 1 | 8 | 6 | 4 | 14 |
| 1 1/4 | 12 | 6 | 4 | 16 |
| 1 1/2 | 18 | 6 | 4 | 18 |
| 2 | 24 | 8 | 6 | 24 |
| 2 1/2 | 30 | 8 | 6 | 25 |
| 3 | 40 | 8 | 6 | 28 |
| 4 | 50 | 10 | 8 | 32 |
| 5 | 60 | 10 | 8 | 35 |
Proceso de termofusión de tuberías Hidro3 Aluminio
01

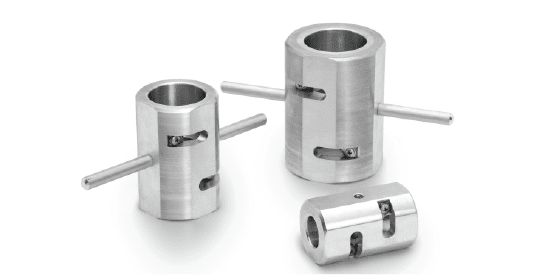

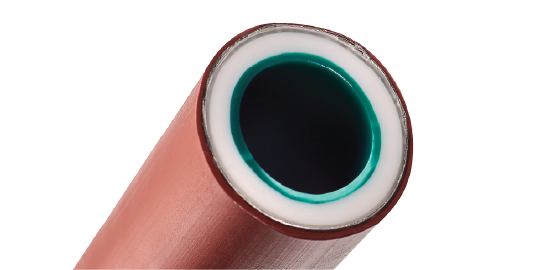

Para fusionar el tubo Hidro 3 Aluminio® deberá rectificar previamente su diámetro exterior. El rectificador remueve fácil y completamente el sobre espesor conformado por la capa exterior marrón y la capa de aluminio.
02
Para el rectificado, se introduce el extremo del tubo en la guía del rectificador.
03

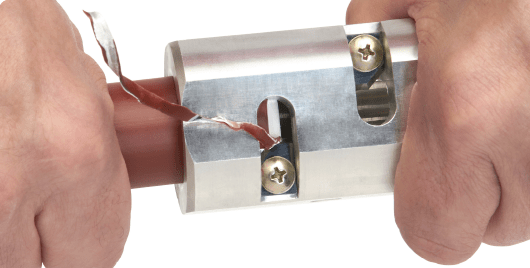

Ejerciendo una ligera presión y girando la herramienta en sentido horario hasta hacer tope.
04
No es necesario marcar la profundidad de penetración.
El tope del rectificador determina la profundidad exacta.
05

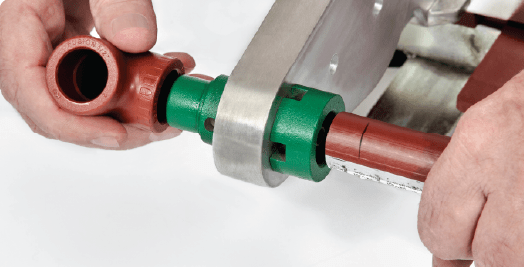

Una vez rectificado el tubo se continúa con el procedimiento habitual de termofusión aplicando las pautas y recomendaciones anteriormente detalladas.
Procedimiento de termofusiones a destiempo
En aquellos casos donde no es posible calentar simultaneamente tubo y accesorio, se puede realizar una termofusión a destiempo. En estos casos proceda de la siguiente manera:
Recomendaciones y aclaraciones importantes
El tiempo mínimo de calentamiento se comienza a medir cuando se completo la introducción. Cuando se trabaja en ambientes fríos (temperaturas menores de 10°C) se recomienda aumentar 50% los tiempos mínimos de calentamiento.
Se recomienda evitar trabajar en presencia de corrientes de aire. La temperatura de fusión es de 260°C, no se debe trabajar con termofusores graduados o seteados a mayor o menor temperatura.
Pautas y recomendaciones para embutir y suspender tuberías Hidro3
Instalación de tuberías H3 embutidas

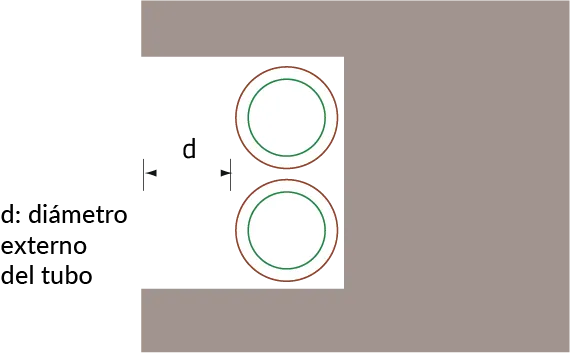

Tubería embutida en muros anchos
La única previsión que se debe de tomar en cuenta para embutir una tubería H3 es su correcto empotramiento.
En el caso de una pared ancha, el empotramiento o fijación de la tubería se logra aplicando un recubrimiento de mortero fuerte de como mínimo el mismo diámetro de la cañería. El mortero se aplica cada 50 cm de cañería libre y en cada uno de los extremos de los accesorios. La mezcla de cierre de la canaleta en este caso puede ser cementicia.

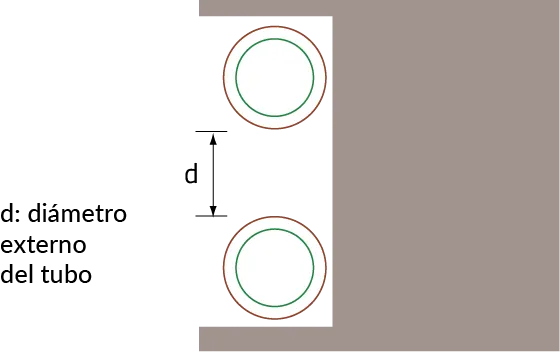

Tubería embutida en muros de espesor reducido
En el caso de una pared angosta, se deben de tener en cuenta las siguientes consideraciones:
La altura de la canaleta debe posibilitar una separación de las tuberías de agua fría y caliente de como mínimo, el mismo diámetro de la tubería utilizada.
El empotramiento de tubos y accesorios al igual que el cierre de la canaleta en este caso debe ser de mortero fuerte.
Instalación de tuberías Hidro3 instaladas a la vista
Tubería embutida en muros de espesor reducido

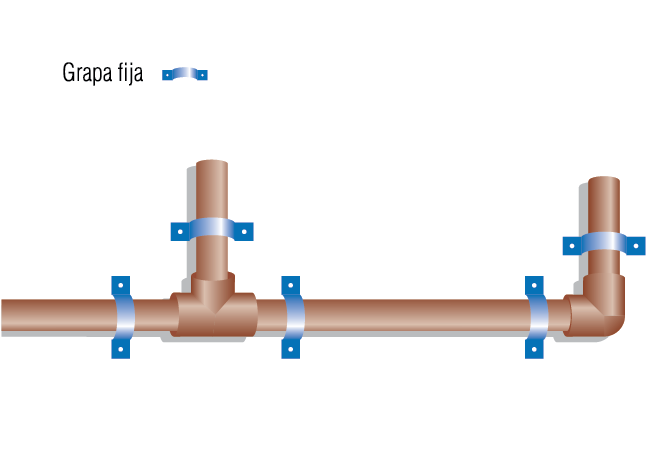

Los tramos horizontales con derivaciones, se deben fijar empotrando uniones, cambios de dirección y derivaciones.
a) Las te de derivación al igual que los codos, curvas, cuplas, etc., se deben fijar con grapas fijas tan próximos a sus extremos como sea posible.
b) Para evitar deformaciones elásticas (flexión), entre grapas fijas intercalar grapas deslizantes.
La distancia de las grapas deslizantes varía según el modelo de tubería, su diámetro y la temperatura de servicio.

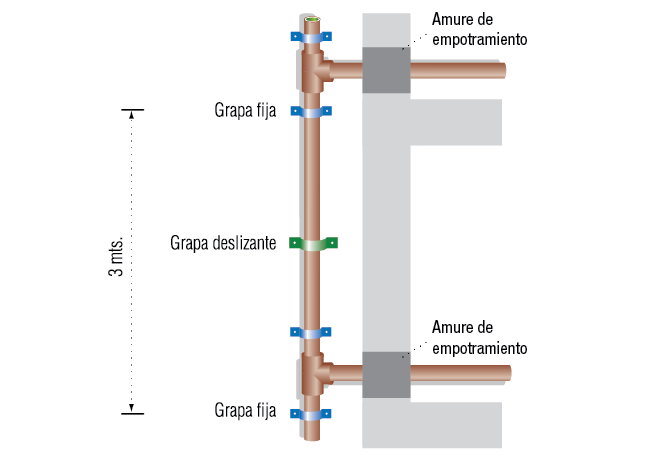

Tramos verticales con derivaciones
Los tramos verticales con derivaciones se deben inmovilizar.
a) Por debajo y por encima de las te de derivación y tan próximas a estas como sea posible, se instalará una grapa fija. El tramo de tubería horizontal se deberá fijar con una grapa fija o bien amurarse con concreto.
b) Para evitar el pandeo, entre grapas fijas se intercalarán grapas deslizantes.
La distancia de las grapas deslizantes varía según el modelo de tubería, su diámetro y la temperatura de servicio.

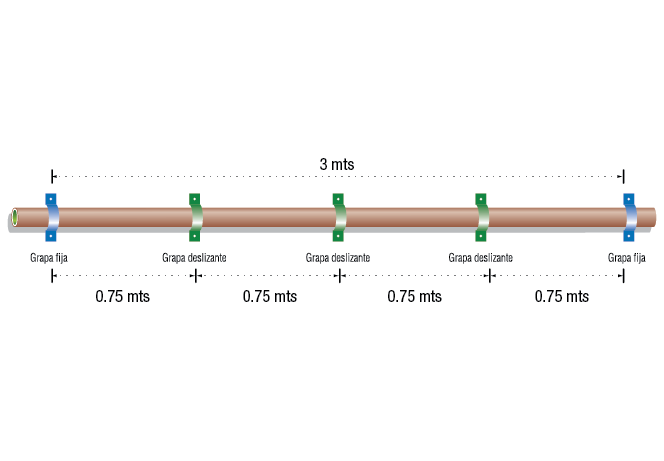

Tramos horizontales a la vista sin derivaciones
a) Empotrar la cañería con grapas fijas cada 3 metros.
b) Para evitar deformaciones elásticas (FLEXIÓN), entre grapas fijas intercalar grapas deslizantes.
La distancia de las grapas deslizantes varía según el modelo de tubería, su diámetro y la temperatura de servicio.
Distancias entre grapas segun tipo y diámetro de tubería y temperatura de servicio
| Tipo | Medida Pulg. |
Distancias entre grapas según temperatura de servicio (cm) | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 0°C | 10°C | 20°C | 30°C | 40°C | 50°C | 60°C | 70°C | 80°C | ||
Tuberías H3 Verde |
1/2" | 66 | 63 | 61 | 59 | 57 | 55 | 54 | 52 | 49 |
| 3/4" | 74 | 72 | 69 | 66 | 63 | 62 | 60 | 59 | 55 | |
| 1" | 87 | 84 | 81 | 78 | 75 | 72 | 71 | 69 | 63 | |
| 1 1/4" | 97 | 94 | 90 | 87 | 84 | 81 | 80 | 77 | 71 | |
| 1 1/2" | 105 | 102 | 97 | 94 | 90 | 87 | 86 | 84 | 78 | |
| 2" | 119 | 115 | 111 | 108 | 103 | 99 | 98 | 95 | 88 | |
| 2 1/2" | 135 | 131 | 125 | 122 | 116 | 113 | 111 | 108 | 100 | |
| 3" | 149 | 144 | 139 | 134 | 128 | 124 | 122 | 119 | 110 | |
| 4" | 172 | 166 | 153 | 155 | 148 | 143 | 140 | 136 | 126 | |
| 5" | 259 | 250 | 230 | 233 | 223 | 215 | 211 | 205 | 189 | |
Tuberías H3 Azul |
1/2" | 66 | 63 | 61 | 59 | - | - | - | - | - |
| 3/4" | 74 | 72 | 69 | 66 | - | - | - | - | - | |
| 1" | 76 | 73 | 70 | 68 | - | - | - | - | - | |
| 1 1/4" | 82 | 79 | 76 | 73 | - | - | - | - | - | |
| 1 1/2" | 85 | 82 | 78 | 76 | - | - | - | - | - | |
| 2" | 96 | 93 | 89 | 86 | - | - | - | - | - | |
| 2 1/2" | 108 | 105 | 101 | 97 | - | - | - | - | - | |
| 3" | 118 | 114 | 110 | 106 | - | - | - | - | - | |
| 4" | 137 | 131 | 127 | 122 | - | - | - | - | - | |
| 5" | 162 | 154 | 150 | 144 | - | - | - | - | - | |
Tuberías H3 Aluminio |
1/2" | 99 | - | - | 88 | - | - | 81 | - | 73 |
| 3/4" | 111 | - | - | 99 | - | - | 90 | - | 82 | |
| 1" | 108 | - | - | 97 | - | - | 88 | - | 78 | |
| 1 1/4" | 121 | - | - | 108 | - | - | 100 | - | 88 | |
| 1 1/2" | 131 | - | - | 117 | - | - | 107 | - | 97 | |
| 2" | 148 | - | - | 135 | - | - | 122 | - | 110 | |
Tuberías H3 Unifusión |
1/2" | 52 | 50 | 48 | 47 | 45 | 44 | 43 | 41 | 39 |
| 3/4" | 65 | 63 | 60 | 58 | 55 | 54 | 52 | 51 | 48 | |
| 1" | 75 | 72 | 69 | 67 | 64 | 62 | 61 | 59 | 54 | |
| 1 1/4" | 90 | 87 | 84 | 81 | 78 | 75 | 74 | 72 | 66 | |
| 1 1/2" | 100 | 97 | 92 | 90 | 86 | 83 | 82 | 80 | 74 | |
| 2" | 119 | 115 | 111 | 108 | 103 | 99 | 98 | 95 | 88 | |
